SVFH-G導軌直齒齒條系列


產品特性

  ○ 精度等級：DIN 8   ○ 齒面硬度：55~55HRC
  ○ 齒型：直齒   ○ 表面處理：研磨
  ○ 壓力角：20°   ○ 齒面處理：精切削
  ○ 材質：S45c   ○ 熱處理：齒面高周波熱處理

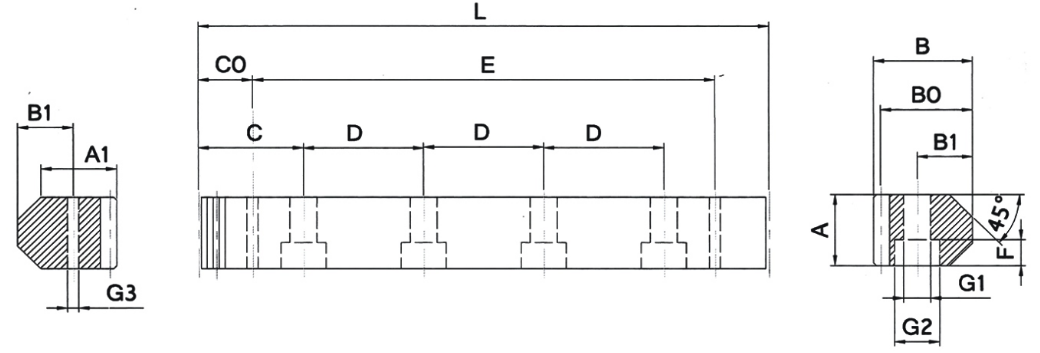

機械尺寸
技術參數
單位/Dimension：mm
產品型號
Catalog NO.		 L 模數
(M)		 A B B0 C D 孔數
Hole NO.		 B1 B2 G1 G2 F C0 E G3
SSGH015-050 500 1.5915 14.5 24.5 22.9 62.50 125 4 13 20 7 11 7 30 440 5.7
SSGH015-100 1000 1.5915 14.5 24.5 22.9 62.50 125 8 13 20 7 11 7 30 940 5.7
SSGH020-050 500 1.5915 19.5 29.5 27.9 62.50 125 4 15.5 23.5 9 15 9 30 440 5.7
SSGH020-100 1000 1.5915 19.5 29.5 27.9 62.50 125 8 15.5 23.5 9 15 9 30 940 5.7
SSGH025-050 502.5 2.3873 24.7 33 30.61 62.81 125.625 4 18.5 25.2 9 15 9 30 442.5 7.7
SSGH025-100 1005 2.3873 24.7 33 30.61 62.81 125.625 8 18.5 25.2 9 15 9 30 945 7.7
SSGH035-050 500 3.1831 34.6 46.6 43.41 62.50 125 4 28.6 36.7 11 18 11 30 440 7.7
SSGH035-100 1000 3.1831 34.6 46.6 43.41 62.50 125 8 28.6 36.7 11 18 11 30 940 7.7
